沖床曲軸斷裂原因剖析



　　曲軸是沖床主要旋轉機件，裝上連桿后，可承接連桿的上下(往復)運動變成循環(旋轉)運動。服役約半年后曲軸發生斷裂。斷裂發生在曲拐的軸頸處，該處直徑為130mm。



　　該斷口表現較典型的疲勞斷口形貌。即有三個區域：箭頭所指的疲勞源區、呈現海灘波紋（貝紋）狀的疲勞裂紋擴展區以及粗糙的瞬時最終破斷區。

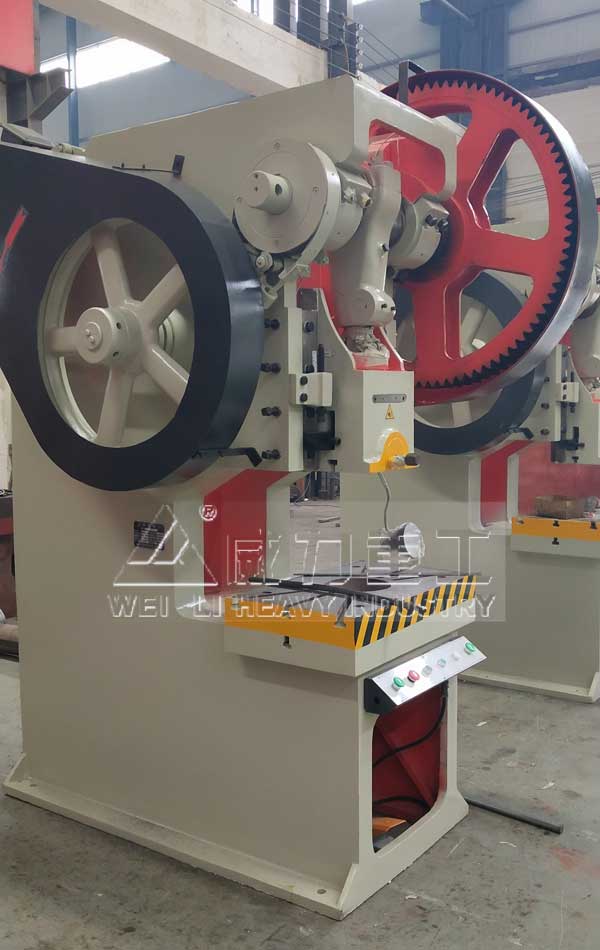

國標開式固定臺沖床

　　疲勞源區為一個以疲勞核心為焦點的非常光滑、細密、海灘花樣不明顯的狹小區域。這是裂紋在該區擴展速度很慢而且反復張開、閉合使斷面磨光的緣故。



　　疲勞裂紋擴展區有貝紋線。這種花樣的推進線標志著部件在交變應力下斷口上留下的痕跡。斷口表面由于多次反復擠壓、摩擦，使該區域變得較光滑，有的甚至像細瓷狀。貝紋線一般從裂紋源開始，向四周推進呈弧形，它垂直于疲勞裂紋擴展方向。



　　瞬時斷裂區是疲勞達到臨界尺寸發生快速破斷區域。它相似于靜載拉伸斷口中放射區和剪切唇區，十分粗糙。對于脆性材料，該區為結晶狀脆性斷口。由于該區是最后斷裂區，因此可推斷部件斷裂前的受載應力大小，即該區占比例小時，載荷相對也小，此時軸瞬斷區面積較小。



　　進一步分析可看到：疲勞源區與瞬時斷裂區相對而且偏轉一個角度，且均處于邊緣，這些均表明為旋轉彎曲疲勞斷口。



　　再從斷面與軸線的關系考察。斷口的疲勞源區，一部分疲勞擴展區（約斷口的3/5）均與軸線垂直，而另一部分擴展區以及瞬斷區與軸線約成45°。這后一部分又表現出扭轉疲勞斷口形態，而且是正斷型。



　　綜合以上分析可知，該曲軸是疲勞斷裂，開始主要為旋轉彎曲疲勞開裂，發展到后期表現出帶扭轉的復合疲勞斷裂。
